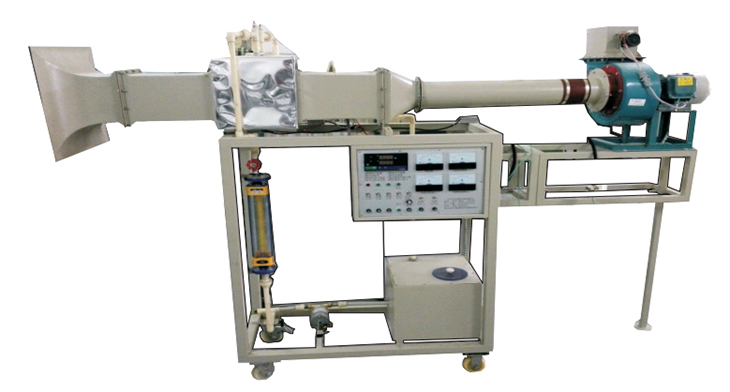

SBJDNT-08B空氣加熱系統模擬實驗裝置
一、概 述
"空氣調節系統模擬實驗裝置"是采用直流式空氣處理系統，電加熱器和風管等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉直流式系統的空氣處理過程，并得到熱工測量和計算的基本訓練。"等課程的實驗教學。
二、裝置特點
三、技術性能
輸入電源：單相三線 AC220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
制冷劑：R22
裝置容量：＜2.5kVA
重 量：100kg
外形尺寸：220cm×60cm×130cm、
四、實驗裝置的基本配置
主要配置：氣[空氣]-液[熱水]換熱式。由風機、控制箱、測溫系統、翅片管、實驗風筒、不銹鋼實驗臺、控制箱、斜管微壓計、水泵、流量計、不銹鋼電熱水箱和水循環系統組成。
空氣處理機組
空氣處理機包括粗效過濾器、表冷器、加熱器（兩個300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）
五、主要用途
測量換熱器的傳熱系數和阻力。
